螺旋蛟龙

螺旋蛟龙

类 别:输送提升给料系列

描 述:LS型螺旋输送机 应用范围: LS型 螺旋输送机 又称 蛟龙 , 是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。LS型螺旋输送机适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,LS型螺旋输送机适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于200℃。LS型螺旋输送机不适于输送易变质的、粘性大的、易结块的物料。 如果输送倾斜角度过大请选用 GX系列 螺旋 输送机 ,或直接与我公司技

24小时服务热线
15617110519

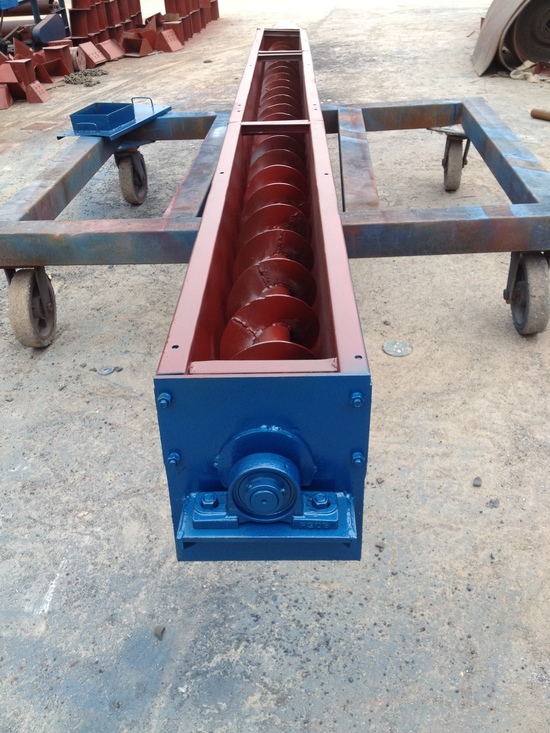

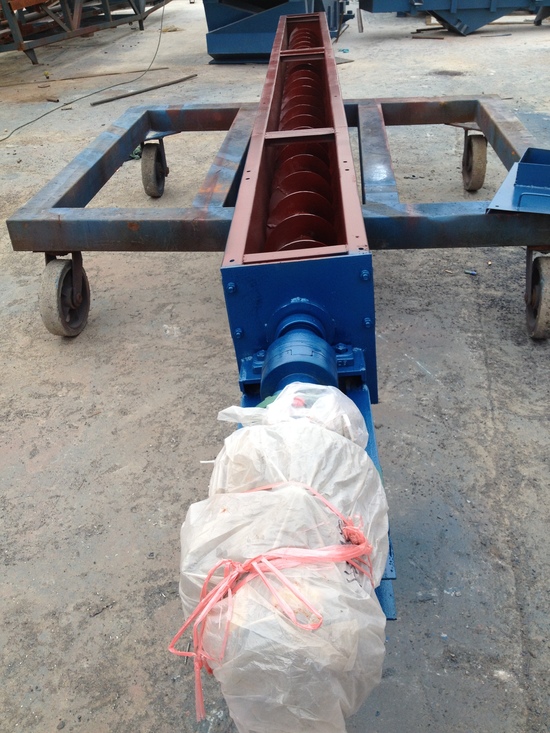

产品详情



LS型螺旋输送机应用范围:

    LS型螺旋输送机又称蛟龙是工农业各部门机械化运输工作的主要机组,可使运输工作减轻劳动强度,提高工作效率,应用范围很广。LS型螺旋输送机适用于各行业,如建材、化工、电力、冶金、煤炭、粮食等行业,LS型螺旋输送机适用于水平或倾斜输送粉状、粒状和小块状物料,如煤、灰、渣、水泥、粮食等,物料温度小于200℃。LS型螺旋输送机不适于输送易变质的、粘性大的、易结块的物料。

     如果输送倾斜角度过大请选用GX系列螺旋输送机,或直接与我公司技术部门联系进行单独设计。

LS型螺旋输送机工作原理:

    LS型螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作,LS型螺旋输送机头部及尾部轴承移至壳体外,吊轴承采用滑动轴承设有防尘密封装置,轴瓦一般采用粉末冶金,LS型螺旋输送机输送水泥采用毛毡轴瓦,吊轴和螺旋轴采用滑块连接。

LS型螺旋输送机型号说明:(范例)

 L  S 400*25*50M1
 ┬ ┬ ┬ ┬ ┬ ┬
 │ │ │ │ │ │
 │ │ │ │ │ │
 │ │ │ │ │ └────────   轴承类别
 │ │ │ │ └────────── 选用转速rpm
 │ │ │ │
 │ │ │ └───────────- 螺旋机长度M
 │ │ │
 │ │ └───────────── 螺旋直径mm
 │ │
 │ └──────────────- S为水平式
 │
 └──────────────── L为螺旋

LS型螺旋输送机整机布置形式:

    一台 LS型螺旋输送机通常由 LS型螺旋输送机本体、进出装置、驱动装置三大部分组成。

    LS型螺旋输送机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将 LS型螺旋输送机中间节按长度长短依次排列,最长的中间节靠近头节,相同长度的中间节则挨在一起,如果有特殊要求,则在订货时给出排列顺序。

    在 LS型螺旋输送机头节内装有支推轴承承受轴向力,在 LS型螺旋输送机中间节和尾节内装有用轴承支承螺旋轴,此外,在 LS型螺旋输送机尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。 LS型螺旋输送机螺旋面的形式有实体螺旋(S制法)和带式螺旋(D制法)两种。 LS型螺旋输送机各螺旋轴之间采用法兰式联接,保证了联接轴的互换性,便于维修。

    LS型螺旋输送机机盖为瓦片式并用盖扣夹紧在机壳上,若需改进密封性能,用户可自行在机盖与机壳间加防水粗帆布。

    LS型螺旋输送机进、出料装置有进料口,方型出料口,手推式出料口,齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置 LS型螺旋输送机进、出料口位置时应注意保证料口至端部的距离,同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

    LS型螺旋输送机驱动装置有ZQ系列减速器+Y系列电动机,YTC齿轮减速电机两种。

LS型螺旋输送机的各种制法:



部位 表示内容 制法代号
螺旋型式 S 带有实体螺旋面式螺旋,其螺距等于直径的0.8倍
D 带有带式螺旋,其螺距等于直径
手推式出料口齿条式出料口 左装 由螺旋机头节往尾节看,拉板向左拉开
右装 由螺旋机头节往尾节看,拉板向右拉开
驱动装置 安装型式 左装 由电动机向前看,减速机低速轴在电动机轴左侧
右装 由电动机向前看,减速机低速轴在电动机轴右侧

LS型螺旋输送机主要特点:

    1、LS型螺旋输送机承载能力大、安全可靠。

    2、LS型螺旋输送机适应性强、安装维修方便、寿命长。

    3、LS型螺旋输送机整机体积小、转速高、确保快速均匀输送。

    4、LS型螺旋输送机出料端设有清扫装置,整机噪声低、适应性强,进出料口位置布置灵活。

    5、LS型螺旋输送机密封性好、外壳采用无缝钢管制作,端部采用法兰互相连接成一体,刚性好。



LS型螺旋输送机技术参数表:



LS型 100 160 200 250 315 400 500 630 800 1000 1250
GX型     200 250 300 400 500
螺旋直径(mm) 100 160 200 250 315 400 500 630 800 1000 1250
螺距(mm) 100 160 200 250 315 355 400 450 500 560 630
转速(r/min) 140 120 90 90 75 75 60 60 45 35 30
输送量QΦ=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458
功率Pd 1=10m(KW) 1.1 1.5 2.2 2.4 3.2 5.1 4.1 8.6 12 16 24.4
功率Pd 1=30m(KW) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3
转速(r/min) 120 90 75 75 60 60 45 45 35 30 20
输送量QΦ=0.33(m3/h) 1.9 5.7 18 18 29.1 52.9 69.8 125 174 261 305
功率Pd 1=10m(KW) 1.0 1.3 2.1 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5
功率Pd 1=30m(KW) 1.5 2.3 4.5 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5
转速(r/min) 90 75 60 60 45 45 35 35 30 20 16
输送量QΦ=0.33(m3/h) 1.4 4.8 15 15 21.8 39.6 54.3 97 149 174 244
功率Pd 1=10m(KW) 0.9 1.2 1.9 1.9 2.5 3.4 4.3 5.4 8.1 9.5 13.3
功率Pd 1=30m(KW) 1.2 2.2 3.8 3.8 5.4 6.8 9.2 16 24.4 28.6 39.9
转速(r/min) 75 60 45 45 35 35 30 30 20 16 13
输送量QΦ=0.33(m3/h) 1.2 3.8 11 11 17 31.7 46.5 73.0 99.3 139 199
功率Pd 1=10m(KW) 0.75 1.1 1.6 1.6 2.1 3.1 3.7 4.6 5.7 7.7 11
功率Pd 1=30m(KW) 1.1 1.8 3.4 3.4 4.4 5.6 8 14 16.7 23.2 33

LS型螺旋输送机安装示意图表

LS型螺旋输送机安装示意图表



型号 W A B C D N Q Y L K R S P O H V J T G L
LS100 2500 100 180 146 10 4 180 190 90 112 180 112 60 178 120 160 14 163 1500
2000
2500
3500-
40000
LS160 2500 160 240 206 10 4 200 190 112 150 200 150 60 270 120 160 14 190
LS200 3000 200 300 256 14 8 225 190 112 180 225 180 60 308 160 200 14 212
LS250 3000 250 350 306 14 8 250 190 140 224 250 224 60 336 200 250 18 240 40000-
80000
LS315 3000 315 425 370 14 8 330 190 214 280 390 250 60 443 300 350 20 340
LS400 3000 400 500 456 14 8 3580 190 224 355 390 280 60 533 320 400 24 384
LS500 3000 500 600 556 14 8 400 190 280 400 400 340 80 662 400 500 24 440 2000
2500
3500
5500-
80000
LS630 3000 630 730 686 14 8 450 190 355 500 450 420 80 763 500 630 24 555
LS800 3000 800 920 868 18 16 550 340 450 630 550 520 80 970 632 800 30 650
LS1000 3000 1000 1120 1068 18 16 650 360 560 710 650 630 80 1190 710 1000 30 760 6000-60000
