振动筛分过滤机械结构与特点解分

作者 Admin 浏览 发布时间 15/03/13

S49-A系列三次元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。



振动筛分机工作特点:

1、采用块偏心作为激振力,激振力强。

2、筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;

3、采用轮胎联轴器,柔性连接,运转平稳;

4、采用小振幅,高频率,大倾角结构,使该震动筛粉机效率高、处理最大、寿命长、电耗低、噪音小

振动筛分过滤机械结构与特点解分



根据筛分机械的结构及工作原理大致有以下几类:

(1)固定筛 工作部分固定不动,靠物料沿工作面滑动而使物料得到筛分。固定格筛是在选矿厂应用较多的一种,一般用于粗碎或中碎之前的预先筛分。它结构简单,制造方便。不耗动力、可以直接把矿石卸到筛面上。主要缺点是生产率低、筛分效率低,一般只有50——60%。

(2)滚轴筛工作面是由横向排列的一根根滚动轴构成的,轴上有盘子,细粒物料就从滚轴或盘子间的缝隙通过。大块物料由滚轴带动向一端移动并从末端排出。选矿厂一般很少用这种筛子。

(3)圆筒筛工作部分为圆筒形,整个筛子绕筒体轴线回转,轴线在一般情况下装成不大的倾角。物料从圆筒的一端给入,细级别物料从筒形工作表面的筛孔通过,粗粒物料从圆筒的另一端排出。圆筒筛的转速很低、工作平稳、动力平衡好。但是其筛孔易堵塞、筛分效率低,工作面积小,生产率低。选矿厂很少用它来作筛分设备。

(4)平面运动筛 机体是一个平面内摆动或振动。按其平面运动轨迹又分为直线运动、圆周运动、椭圆运动和复杂运动。摇动筛和振动筛属于这一类。

振动筛分过滤机械结构与特点解分

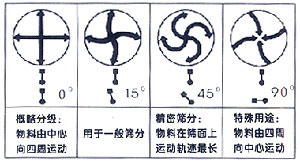

三元旋振筛—物料示意图





S49-A三元旋振筛特点

☆ 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
☆ 换网容易、操作简单、清洗方便。
☆ 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
☆ 杂质、粗料自动排出,可以连续作业。
☆ 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
☆ 体积小,不占空间移动方便。
☆ 筛机最高可以达到五层,建议使用三层。

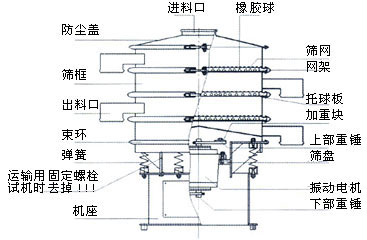

三元旋振筛结构图







可根据各种特殊要求量身定做等机械设备。
